三次風(fēng)管彎頭磨損嚴(yán)重的解決辦法
我公司φ4.8m×74m回轉(zhuǎn)窯三次風(fēng)管彎頭用莫來石澆注料，一般使用約1個月，澆注料就疏松、剝落，損壞嚴(yán)重。后來將澆注料厚度由250mm加厚到300mm，使用時間也不足2個月。為此，于2011年12月檢修時，對三次風(fēng)管彎頭到分解爐人口處進行了改造，下面建湖遠(yuǎn)達小編來指導(dǎo)下各位朋友吧。
1解決措施
1）在三次風(fēng)閘閥兩側(cè)的三次風(fēng)內(nèi)壁上用廢舊到火磚砌筑寬400mm、厚200mm、高1200mm的擋風(fēng)墩，使三次風(fēng)通過三次風(fēng)閘閥進人彎頭時改變風(fēng)向（見圖1)，減少三次風(fēng)對彎頭處耐火材料的磨損，延長耐火材料的使用壽命。

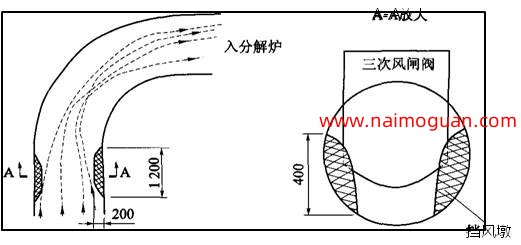

圖1擋風(fēng)墩設(shè)置及三次風(fēng)流向
2）將三次風(fēng)管彎頭外側(cè)澆注料厚度由300mm改為200mm，再在澆注料表面用廢舊硅莫磚砌筑一層保護層（見圖2），增加該位置的抗磨損度。
圖2三次風(fēng)管彎頭澆注料和耐火磚示意
2效果
改造后，因為三次風(fēng)閘閥兩側(cè)有擋風(fēng)墩，造成三次風(fēng)通風(fēng)面積減小，調(diào)整三次風(fēng)閘閥確保三次風(fēng)通風(fēng)面積不變。開機后沒有因為爐窯用風(fēng)不匹配，而造成產(chǎn)質(zhì)量的波動；生產(chǎn)中三次風(fēng)管彎頭處內(nèi)襯未出現(xiàn)磨透現(xiàn)象，使用周期長達2年。2014年1月份檢修時發(fā)現(xiàn)三次風(fēng)閘閥兩側(cè)擋風(fēng)墩完好，三次風(fēng)管彎頭處耐火磚磨損100mm左右，嚴(yán)重處磨損150mm；拆除耐火磚后，澆注料完好，只需重新砌筑耐火磚即可。
此項改造所用材料為回轉(zhuǎn)窯更換耐火磚時的廢舊磚，根據(jù)我公司未改造前該部位澆注料磨損狀況，預(yù)計每年澆注料節(jié)省30t，節(jié)省資金10多萬元。
